Witam wszystkich.
Chciałem doposażyć golfa w kamerę cofania .
Mam kamerę model 5G0827469F radio Discover pro.
Chciałem na krótko podłączyć ją pod radio by sprawdzić czy w ogóle kamera działa i mam problem z połączeniem zasilania 12v na video mam przejściówkę z fakra na wtyk niebieski do radia.
Potrzebuję pomocy:
-pod które piny podłączyć stały +12v oraz +12v od wstecznego i masę by kamera w ogóle się wysunęła i zaczęła działać .
-jak podłączyć wtyk z 4 przewodami i drugi wtyk z 3 przewodami
Pozdrawiam

Cześć, kamerka cofania to super sprawa

Chciałem na krótko podłączyć ją pod radio by sprawdzić czy w ogóle kamera działa ...

Aby sprawdzić sam obraz z tej kamery to nie musisz mieć auta nawet, wystarczy że podłączysz pod wejście "Composite" w domowym telewizorze przewód sygnałowy (żółty zapewne).

Witam wszystkich.
...
Potrzebuję pomocy:
-pod które piny podłączyć stały +12v oraz +12v od wstecznego i masę by kamera w ogóle się wysunęła i zaczęła działać .
-jak podłączyć wtyk z 4 przewodami i drugi wtyk z 3 przewodami
...

Odpowiedzi znajdziesz w fabrycznej instrukcji montażu, łączenie z kodami SVM dla ODISa w celu aktywacji "na stałe" (zmienia numer wyposażenia [tzw. PR-numer] w bazie producenta - nie ma problemu z kodowaniem)
https://shops.volkswagen.com/assets/MASTER_904_VWZ_OZ/en_GB/904_DEBA_5G1054634_ENG_002.pdf

Powodzenia!
Jacko

Cześć
Dzięki za pdf-a kamerę chciałem podłączyć na krótko aby sprawdzić czy w ogóle działa nie tylko wideo ale czy się też wysuwa.
Kamerę podłączyłem za pomocą tego kabelka kamera działa .
http://www.carsystems.pl/vw-golf-7-comp ... d2635.html
Nie działaja linie skrętne nie jest podłączona pod komputer tylko pod radio wejście "Composite" .
Pozdrawiam Robert

Nie działaja linie skrętne nie jest podłączona pod komputer tylko pod radio wejście "Composite" .

Do działania żółtych linii potrzebne jest wpięcie się 2 przewodami w linie CAN-low CAN-high za radiem. Nie widzę, aby ta wiązka je posiadała... przynajmniej w opisie ich tam nie ma.

Nie mam diagramu QuadLock'a za radiem, aby powiedzieć które piny są od CAN, ale CarSystems pewnie gdzieś ma to w instrukcji.

A czy dodatkowe kodowanie do linii żółtych też będzie potrzebne?
Powodzenia i pozdr. Jacek

Cześć, kamerka cofania to super sprawa
Aby sprawdzić sam obraz z tej kamery to nie musisz mieć auta nawet, wystarczy że podłączysz pod wejście "Composite" w domowym telewizorze przewód sygnałowy (żółty zapewne).

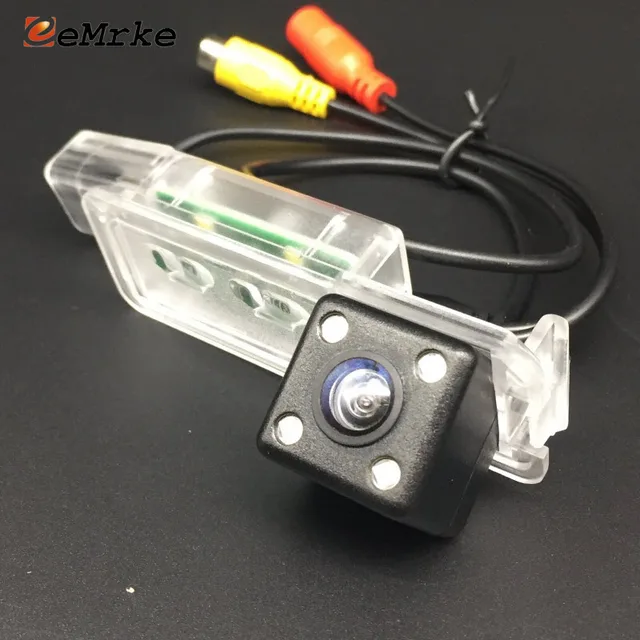

Idąc tym tropem, można w aucie podłączyć dowolna kamera dajaca sygnal po composite? Na przykład cos takiego:

...Nie działaja linie skrętne nie jest podłączona pod komputer tylko pod radio wejście "Composite" .
Pozdrawiam Robert

... i nie będą działać poczytaj trochę co oznacza termin "High" i "low" jesli chodzi o "kamerki"
akurat Twoja 5G0827469F to wersja low i linii skretnych nie będzie więc nie kombinuj z jakimiś dodoatkowymi przewodami do magistrali CAN bo jeszce coś uszkodzisz

Idąc tym tropem, można w aucie podłączyć dowolna kamera dajaca sygnal po composite? Na przykład cos takiego...

Moim zdaniem tak, ale nie jestem elektronikiem.
Spoza tematu - śmieszy mnie jak na YouTube testerzy nowych aut mówią o jakości HD z kamery cofania Tak, "Rozdzielczość HD przez Composite"

... 5G0827469F to wersja low i linii skretnych nie będzie

No i wszystko jasne - linie które masz są zielone i są statyczne. Chociaż teoretycznie mogła zostać wymieniona sama kamera (CarSystems może to wykonać lub przesłać Ci taką), ale wtedy tak jak pisałem kolejne kabelki potrzebujesz.

Pozdrawiam! Jacek

Aby sprawdzić sam obraz z tej kamery to nie musisz mieć auta nawet, wystarczy że podłączysz pod wejście "Composite" w domowym telewizorze przewód sygnałowy (żółty zapewne).

no i zasilanie 12v a z tym miałem problem.

Idąc tym tropem, można w aucie podłączyć dowolna kamera dajaca sygnal po composite? Na przykład cos takiego:

z radiem discover pro zgadza się podłączyłem chińczyka co daje sygnał composite i kamera działała

akurat Twoja 5G0827469F to wersja low i linii skretnych nie będzie więc nie kombinuj z jakimiś dodoatkowymi przewodami do magistrali CAN bo jeszce coś uszkodzisz

nic nie kombinuje zostaje tak jak jest.
Kamera nie jest od CarSystems
Pozdrawiam wszystkich

A hmmm

https://www.youtube.com/watch?v=paJLp7HYb_A

tutaj jest jak to zrobić, film niestety po niemiecku ale łobejrzyć można. Co do mnie za dużo tego jest bynajmniej ja uważam, jest kilka niewiadomych, np czy pod media można podłączyć kamerę, czy kabel jest puszczony, czy kamera obługuje HD, ( bo słyszałem że są i takie i takie), jak zakodować ehhhh... zamiast to ujednolicić... narobili.

fajnie by było jakby ktoś to ogarnął na pytanie czy da się zamontować kamerę ? Co trza mieć lub na co być przygotowanym.

pozdrawiam Mariusz

Koledzy zamontował ktoś z Was chińczyka, tego w lampkę oświetlenia tablicy? Jak to działa, warto się w to wogole bawić?

Koledzy zamontował ktoś z Was chińczyka, tego w lampkę oświetlenia tablicy? Jak to działa, warto się w to wogole bawić?

nie dziaduj z golfem 7 i kamerą w lampkach
masz kamere w znaczku dedykowaną , chyba najlepsze rozwiązanie na świecie jakie moze byc

Witam Panowie 😀

Kamera zamontowana w VW Golf 7 Variant w wersji HIGH (linie skrętne i dodatkowe menu działa !).
Super opis jest na stronie VW Passat (planujących montaż zapraszam do lektury):
https://forum.vw-passat.pl/topic/55978- ... /#comments

Przy okazji chciałbym obalić mit, że Golf 7 nie posiadał kamerki HIGH tylko LOW (linie statyczne). Nie prawda, właśnie kupiłem taką używaną fabrycznie montowaną do Golfa 7 z 2016 roku z numerem -
5G9827469G - RVC Compact+ 5Q0 980 568A (dedykowana do Golfa 7 w wersji Variant 5G9) - pasowała od razu bez dodatkowego programowania. Jeśli zastosuje się inną np z Passata, Arteona lub innych modeli istnieje duże prawdopodobieństwo, że bez przeprogramowania przez fachowca nie ruszy w Golf MK7 (lepiej znaleć używkę z odpowiednim numerem.

Powiem więcej, Golf 7,5 wychodził również z fabryczną instalacją AreView360.

Wiązka musi być koniecznie zastosowana z obsługą linii CAN (dodatkowe przewody)

Oto efekt:

Znalazłem na AliExpress samą kamerę montowaną w mechanizmie otwierania klapy za emblematem. Wersja HIGH, więc można przerobić zestaw LOW na HIGH przy pomocy tej części.
Jeżeli ktoś ma już LOW w aucie, to oczywiście musi też zmienić wiązkę, bo LOW jest sterowana sygnałem ze wstecznego, a HIGH jest podpinana pod CAN-BUS.

Link: http://s.click.aliexpress.com/e/_d8mHya2

@KriseK, jakbyś chciał, żeby nakładka z wizualizacją czujników parkowania była domyślnie schowana, to możesz zakodować:

Kod: Zaznacz cały

Moduł 5F > Long Coding > Bajt: 16 > Bit: 7 > nowa wartość: 0 (wyłączony)

Proszę o podpowiedź, czy MIB2 3Q0035846 w golf z 2016 obsłuży kamerę w wersji High?

Tak

Dziękuję.

Witam Panowie 😀

Kamera zamontowana w VW Golf 7 Variant w wersji HIGH (linie skrętne i dodatkowe menu działa !).
Super opis jest na stronie VW Passat (planujących montaż zapraszam do lektury):
https://forum.vw-passat.pl/topic/55978- ... /#comments

Przy okazji chciałbym obalić mit, że Golf 7 nie posiadał kamerki HIGH tylko LOW (linie statyczne). Nie prawda, właśnie kupiłem taką używaną fabrycznie montowaną do Golfa 7 z 2016 roku z numerem -
5G9827469G - RVC Compact+ 5Q0 980 568A (dedykowana do Golfa 7 w wersji Variant 5G9) - pasowała od razu bez dodatkowego programowania. Jeśli zastosuje się inną np z Passata, Arteona lub innych modeli istnieje duże prawdopodobieństwo, że bez przeprogramowania przez fachowca nie ruszy w Golf MK7 (lepiej znaleć używkę z odpowiednim numerem.

Powiem więcej, Golf 7,5 wychodził również z fabryczną instalacją AreView360.

Wiązka musi być koniecznie zastosowana z obsługą linii CAN (dodatkowe przewody)

Oto efekt:

Witam powiedz czy po montażu i kodowaniu kamery działa ci wzbudzenie pdc z przycisku ? Nie włączając wstecznego? Bo też zamontowałem kamerę w wersji High działa wszystko tylko nie wiem czemu nie mam wzbudzenia pdc z przycisku piknie tylko, podświetli przycisk ale na radiu brak ikonki auta.

Witam powiedz czy po montażu i kodowaniu kamery działa ci wzbudzenie pdc z przycisku ? Nie włączając wstecznego? Bo też zamontowałem kamerę w wersji High działa wszystko tylko nie wiem czemu nie mam wzbudzenia pdc z przycisku piknie tylko, podświetli przycisk ale na radiu brak ikonki auta.

tak działa wzbudzanie PDC z guzika na postoju , miałem ten sam problem, do zmiany jest SW w gateway o ile pamiętam

Witam powiedz czy po montażu i kodowaniu kamery działa ci wzbudzenie pdc z przycisku ? Nie włączając wstecznego? Bo też zamontowałem kamerę w wersji High działa wszystko tylko nie wiem czemu nie mam wzbudzenia pdc z przycisku piknie tylko, podświetli przycisk ale na radiu brak ikonki auta.

tak działa wzbudzanie PDC z guzika na postoju , miałem ten sam problem, do zmiany jest SW w gateway o ile pamiętam

A wiesz może na jaki trzeba by zmienić ? Bo obecnie mam 5Q0907530AJ. Ale znając życie to będzie konieczna zmiana na jakiś nowszy.Tylko Na jaki.

miałem 5Q0907530AC z SW1204 zaktualizowałem na 5Q0907530AM SW1265

miałem 5Q0907530AC z SW1204 zaktualizowałem na 5Q0907530AM SW1265

Dzieki za odpowiedz teraz muszę ustalić na jaki mojego można podnieść i kogoś kto to wykona .

Witam Panowie 😀

Kamera zamontowana w VW Golf 7 Variant w wersji HIGH (linie skrętne i dodatkowe menu działa !).
Super opis jest na stronie VW Passat (planujących montaż zapraszam do lektury):
https://forum.vw-passat.pl/topic/55978- ... /#comments

Przy okazji chciałbym obalić mit, że Golf 7 nie posiadał kamerki HIGH tylko LOW (linie statyczne). Nie prawda, właśnie kupiłem taką używaną fabrycznie montowaną do Golfa 7 z 2016 roku z numerem -
5G9827469G - RVC Compact+ 5Q0 980 568A (dedykowana do Golfa 7 w wersji Variant 5G9) - pasowała od razu bez dodatkowego programowania. Jeśli zastosuje się inną np z Passata, Arteona lub innych modeli istnieje duże prawdopodobieństwo, że bez przeprogramowania przez fachowca nie ruszy w Golf MK7 (lepiej znaleć używkę z odpowiednim numerem.

Powiem więcej, Golf 7,5 wychodził również z fabryczną instalacją AreView360.

Wiązka musi być koniecznie zastosowana z obsługą linii CAN (dodatkowe przewody)

Oto efekt:

Czy w tej kamerze da się aktywować trailer assist? Jest dodatkowy moduł 6C dostępny?

Jak sprawdzić w golfie Mk 7.5 jaką mam kamerę? Bo chciałbym włączyć te ruchem linię. Dodam że auto ma czyjniki 360°i samo prakuje

Jak sprawdzić w golfie Mk 7.5 jaką mam kamerę? Bo chciałbym włączyć te ruchem linię. Dodam że auto ma czyjniki 360°i samo prakuje

Po czujnikach parkowania tego nie rozpoznasz.
Kamera LOW (statyczne linie) jest wpinana prosto w moduł 5F, i jest zakodowana w module 5F, bajt 19, bit 4.
Kamera HIGH (dynamiczne linie i różne tryby widoku) jest wpinana w CAN-BUS, widnieje jako dodatkowy moduł 6C.

Jak masz statyczne linie, to masz kamerę LOW.

Witam zastanawiam się nad zakupem kamery cofania
Mam wog golfa sportsvan a z 2015 r i teraz pytanie jaka kamare musze kupić o jakich numerach 510827469 z końcówka A bądź B są która wybrać tak samo jeśli chodzi o instalacje .można zrobić samemu czy trzeba kupić?. Np z Car Systems ?. Nr urządzenia 3Q0035846,sprzęt:820 oprogramowanie 0633
