Schemat elektryczny bordnetz golf 7 1.6 tdi.

Post03 maja 2019, 10:07

Witam.
Potrzebny schemat elektryczny modułu bordnetz golf 7 1.6 tdi. 2014.
Pozdrawiam
Offline
Awatar użytkownika

flo

Senior Moderator

  • Posty: 379
  • Rejestracja: 07 sie 2013, 13:21
  • Online: 6d 52m 49s
  • Pochwały: 37
  • Auto: Golf 7 2016
  • Silnik: CZCA
  • Lokalizacja: Wrocław

Re: Schemat elektryczny bordnetz golf 7 1.6 tdi.

Post03 maja 2019, 17:04

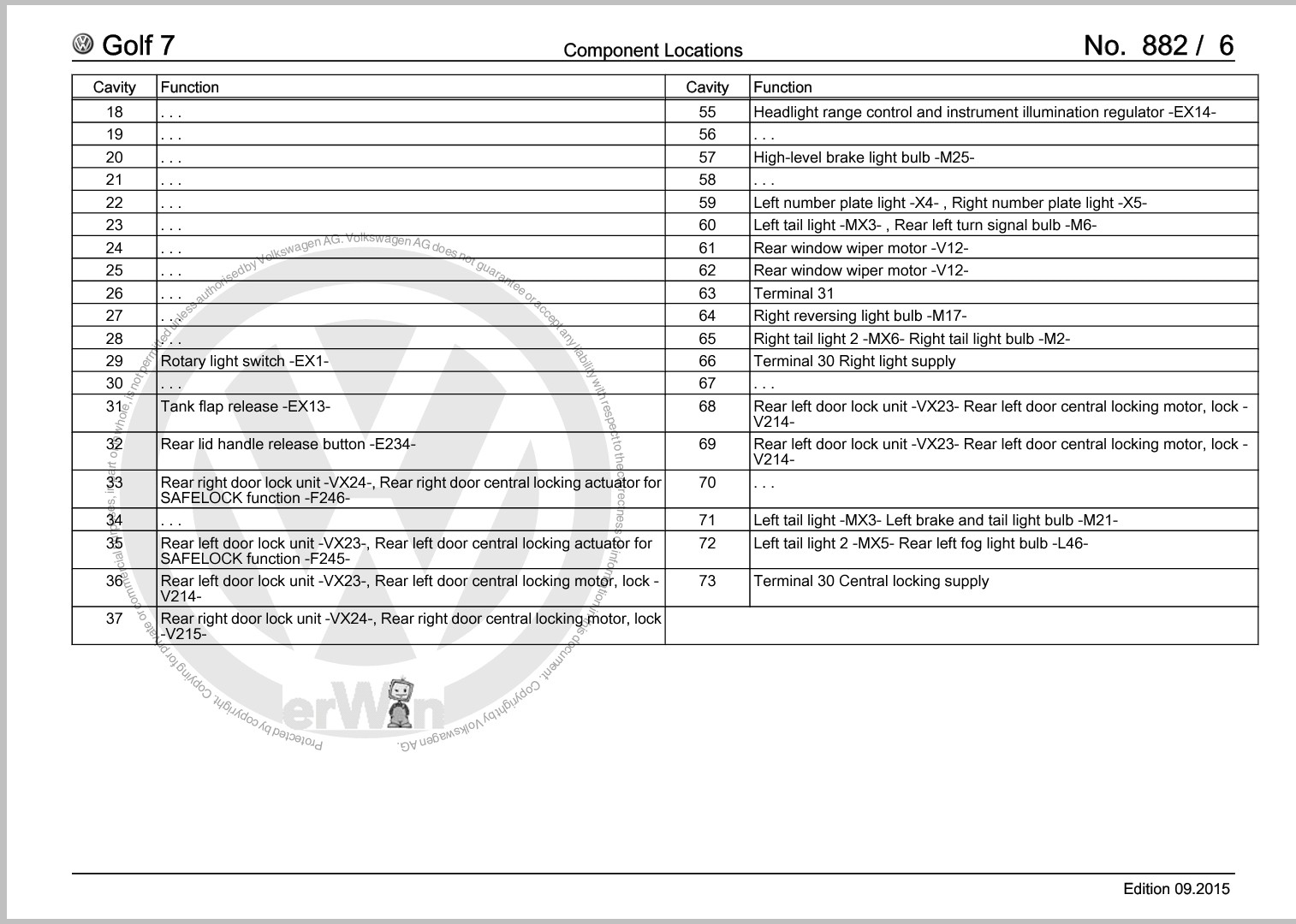

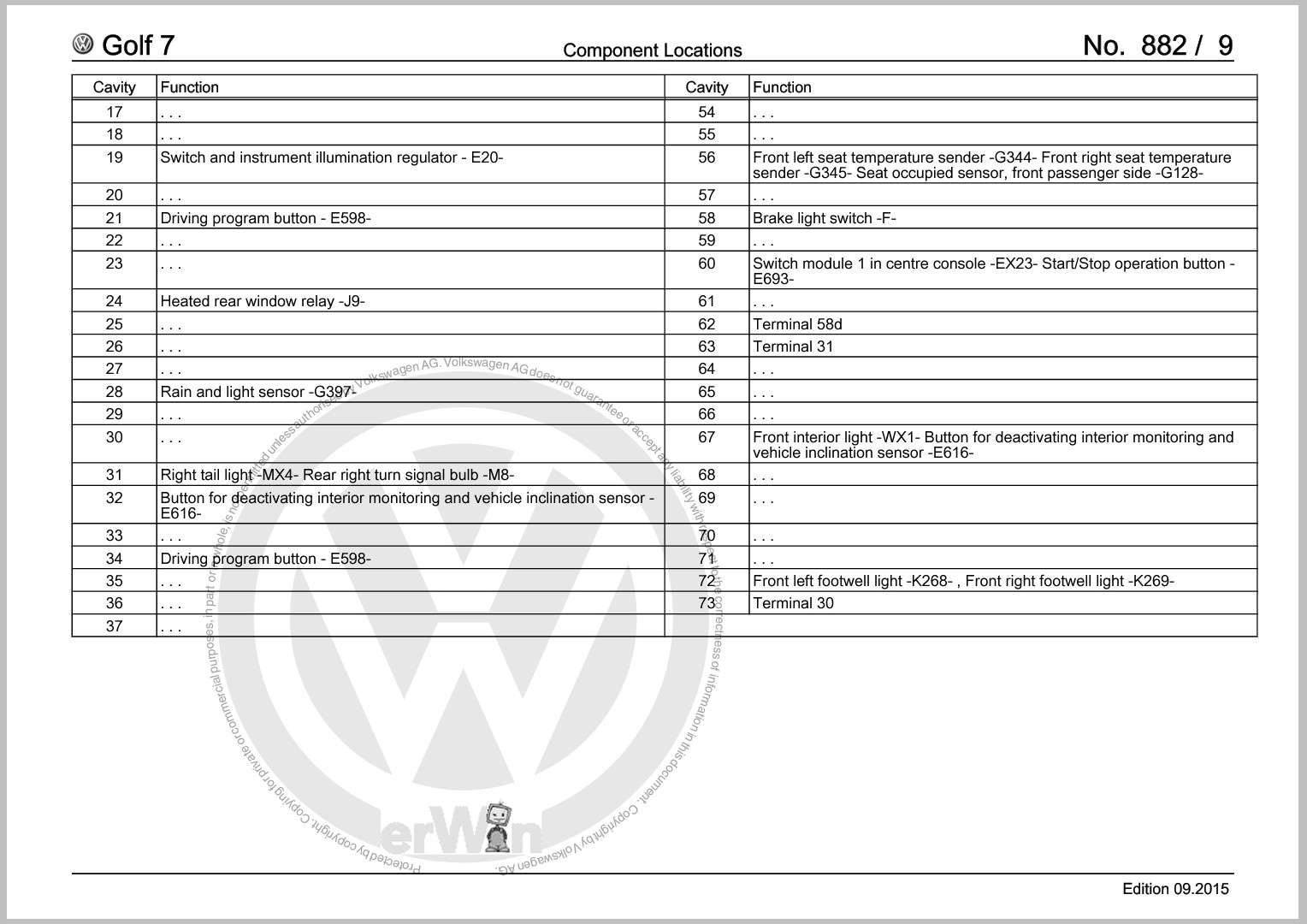

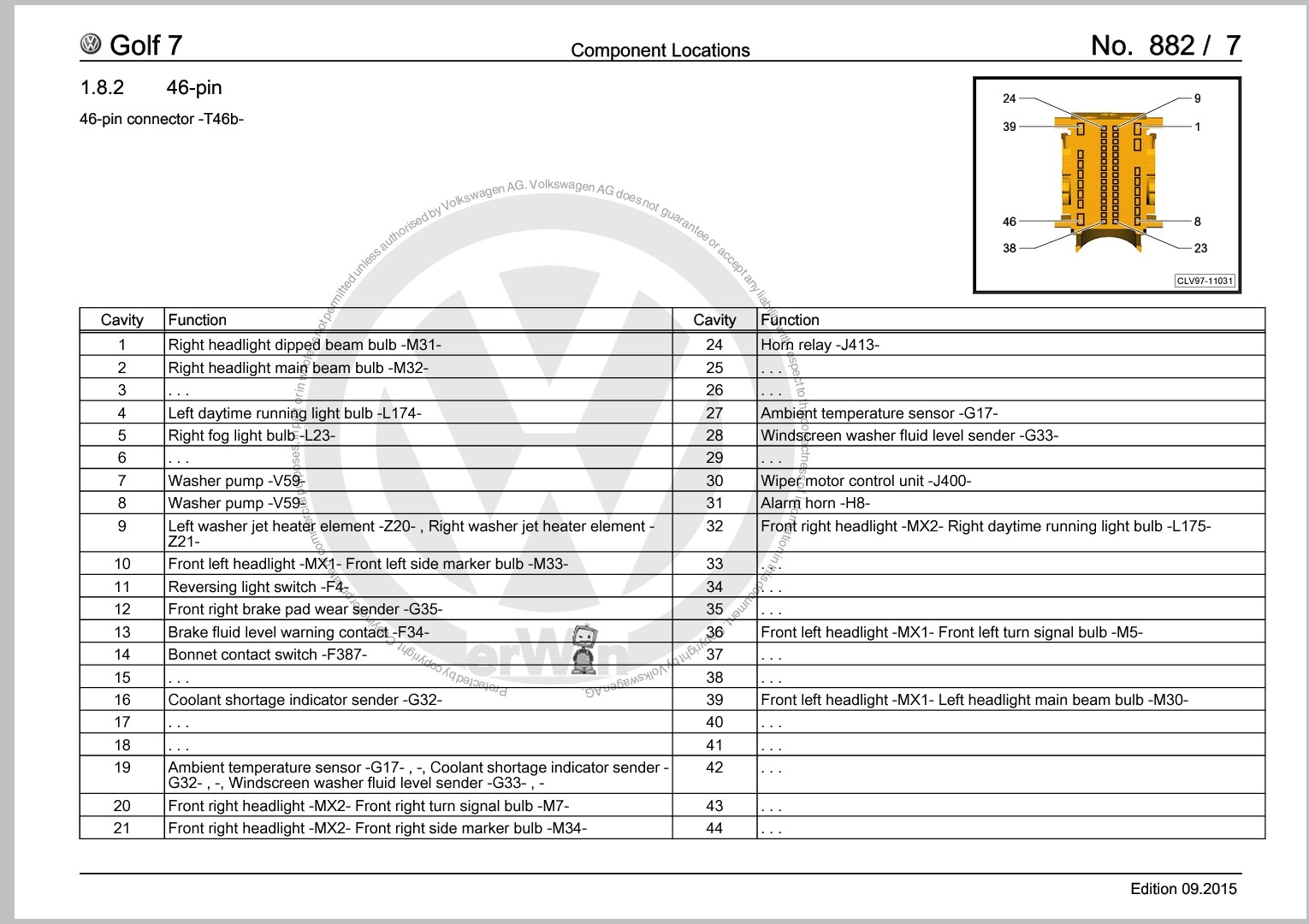

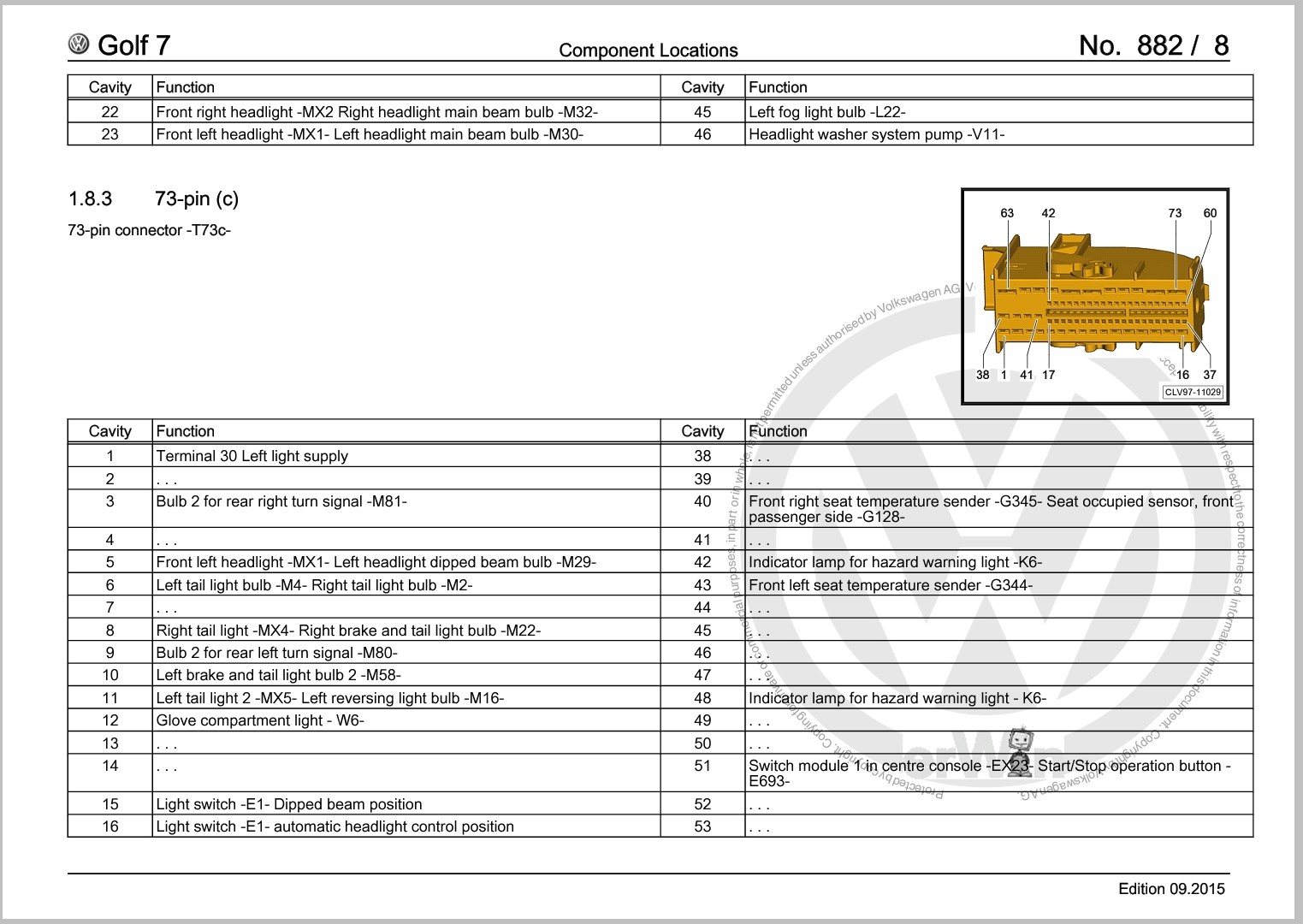

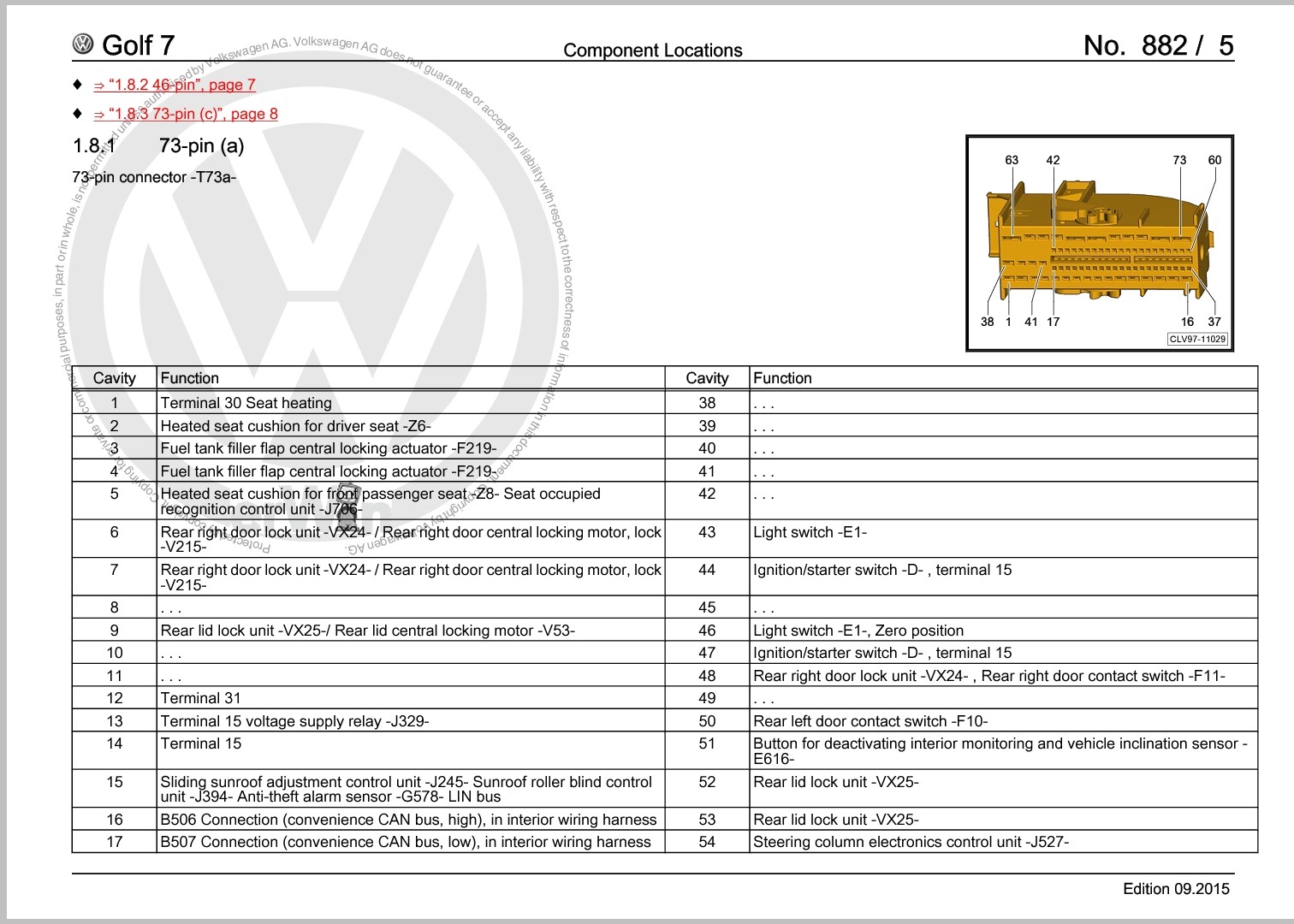

Proszę bardzo
Obrazek Uploaded with fotem.pl

Obrazek Uploaded with fotem.pl

Obrazek Uploaded with fotem.pl

Obrazek Uploaded with fotem.pl
Obrazek Uploaded with fotem.pl
Offline

rawka1

Nowicjusz

  • Posty: 10
  • Rejestracja: 24 mar 2019, 20:43
  • Online: 8d 8h 41m 27s
  • Auto: Sportsvan
  • Silnik: 1.6 TDI 110KM
  • Lokalizacja: Śląskie

Re: Schemat elektryczny bordnetz golf 7 1.6 tdi.

Post15 lis 2019, 23:24

Chciałbym podłączyć bordnetza z golfa VII symbol- 5Q0 937 084 na stole. Z powyższego opisu wynika że +12V to piny - T73c/73, T73a/14 ( po zapłonie ) Masa to T73a/12, T73a/63 i T73c/63 a do komunikacji T73a/16 CAN high i T73a/17 CAN low. Tak mam to podłączone ( komunikacja przez Gateway ) lecz nie mogę się połaczyć z centralną elektryką. Z gatewyem mam połaczenie. czy pominąłem jakieś przewody w centralnej elektryce czy może mam uszkodzony bordnetz?
