Zmieniam taśmę, manetki i stacyjkę z wersji 1K na 5K tym samym nie będę już potrzebował sterownika pod kierownicą.

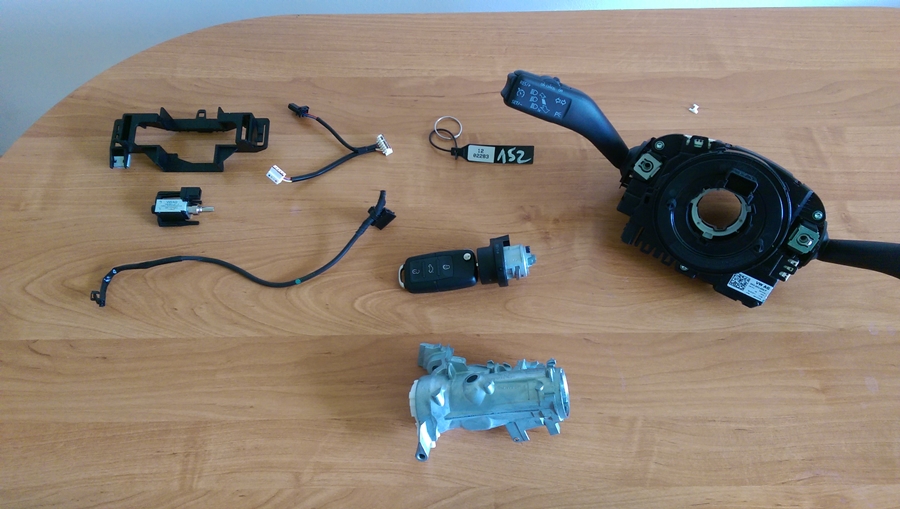

Mam już niezbędne części do wymiany



Trzeba roznitować stare manetki przy kolumnie kierownicy, dlatego lepiej to zrobić wyciągając całą kolumnę.
Problem na jaki napotkałem to wymiana kostek/wtyczek do nowej taśmy.
nowe wtyczki 1K0972928 oraz 3C0972133 poszukuje oznaczenia przełożenia pinów z starej do nowej.
a tu ciekawe strony
https://www.drive2.ru/b/693386/
http://www.drive2.ru/l/3565250/

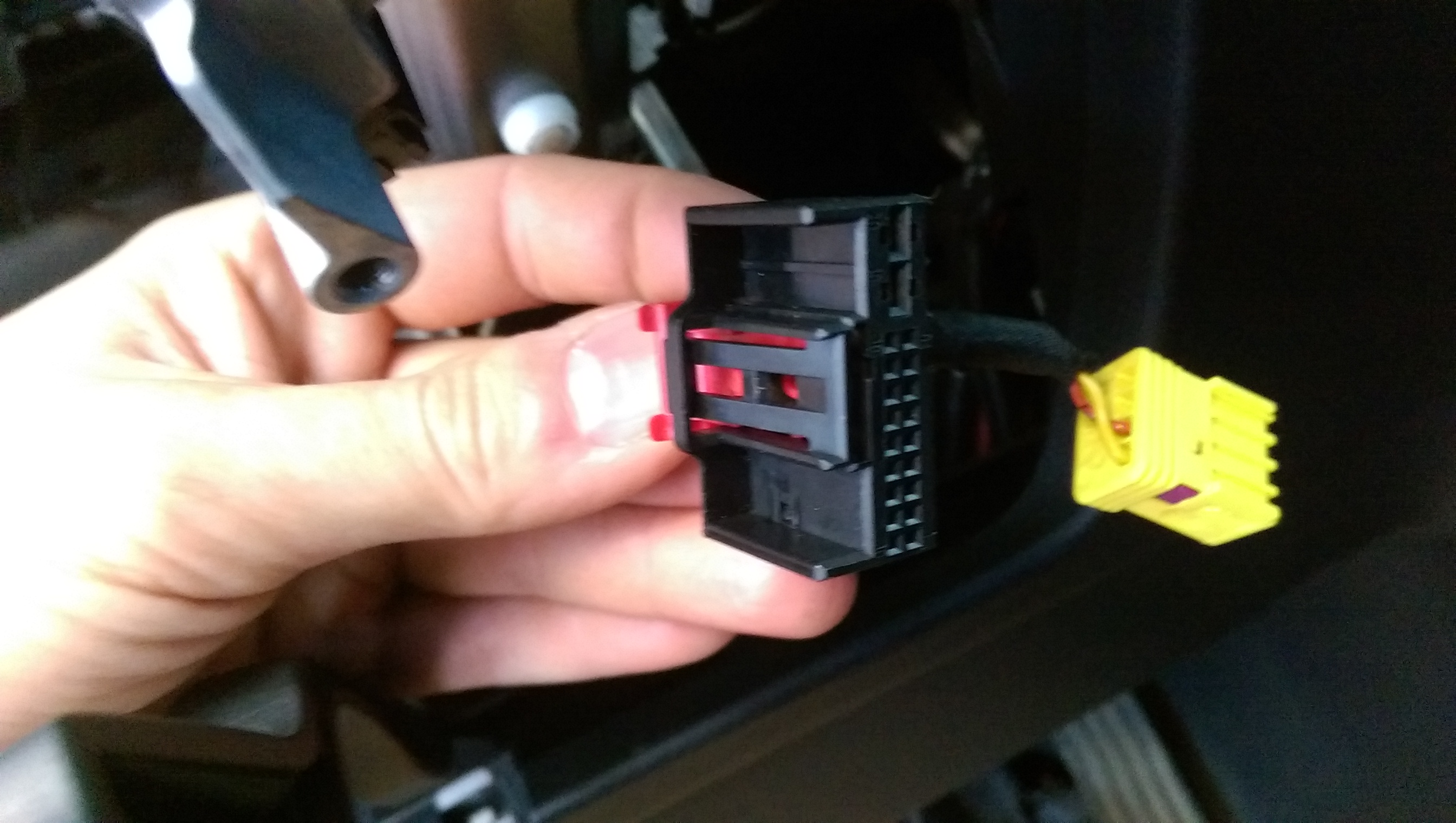

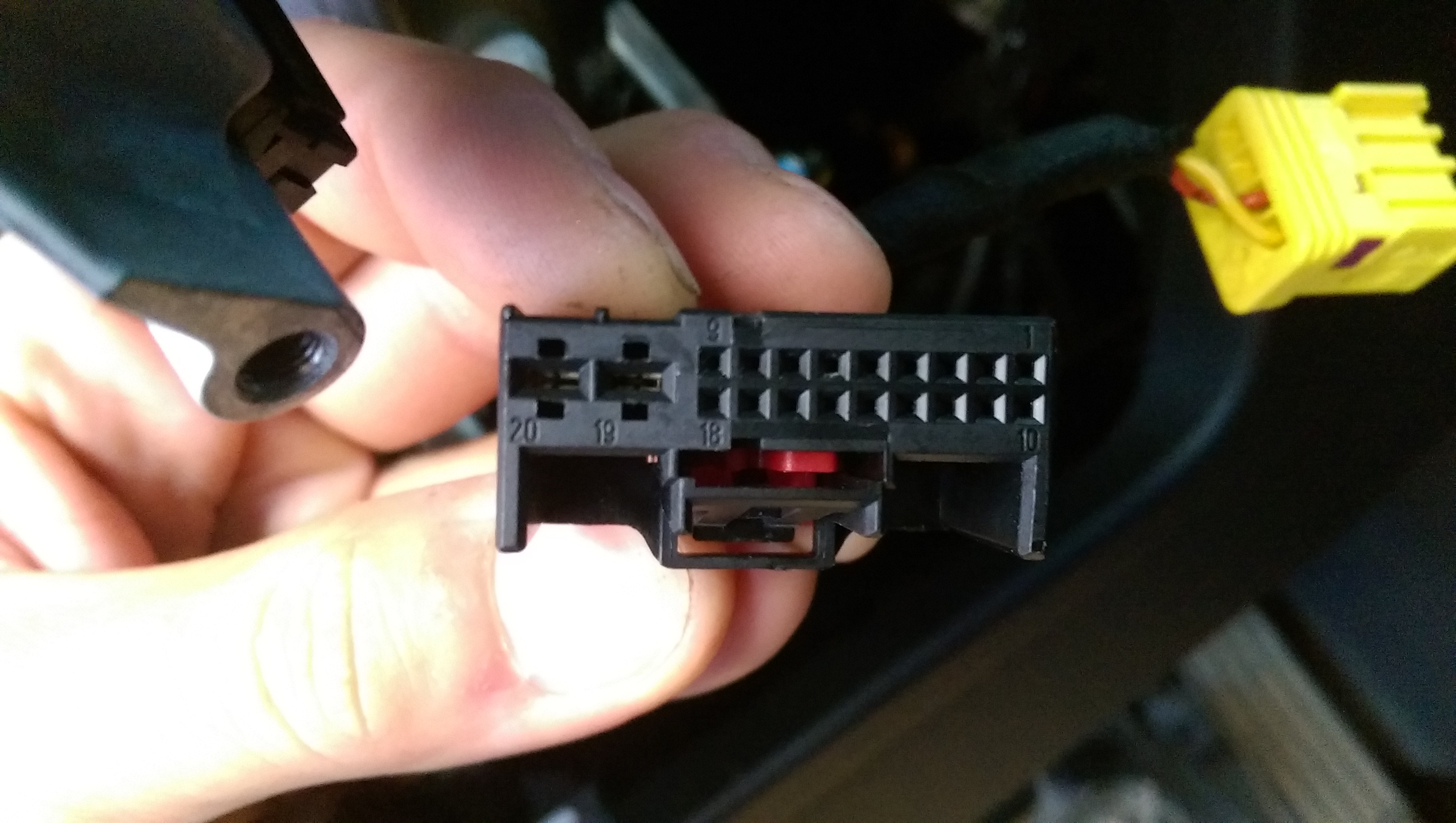

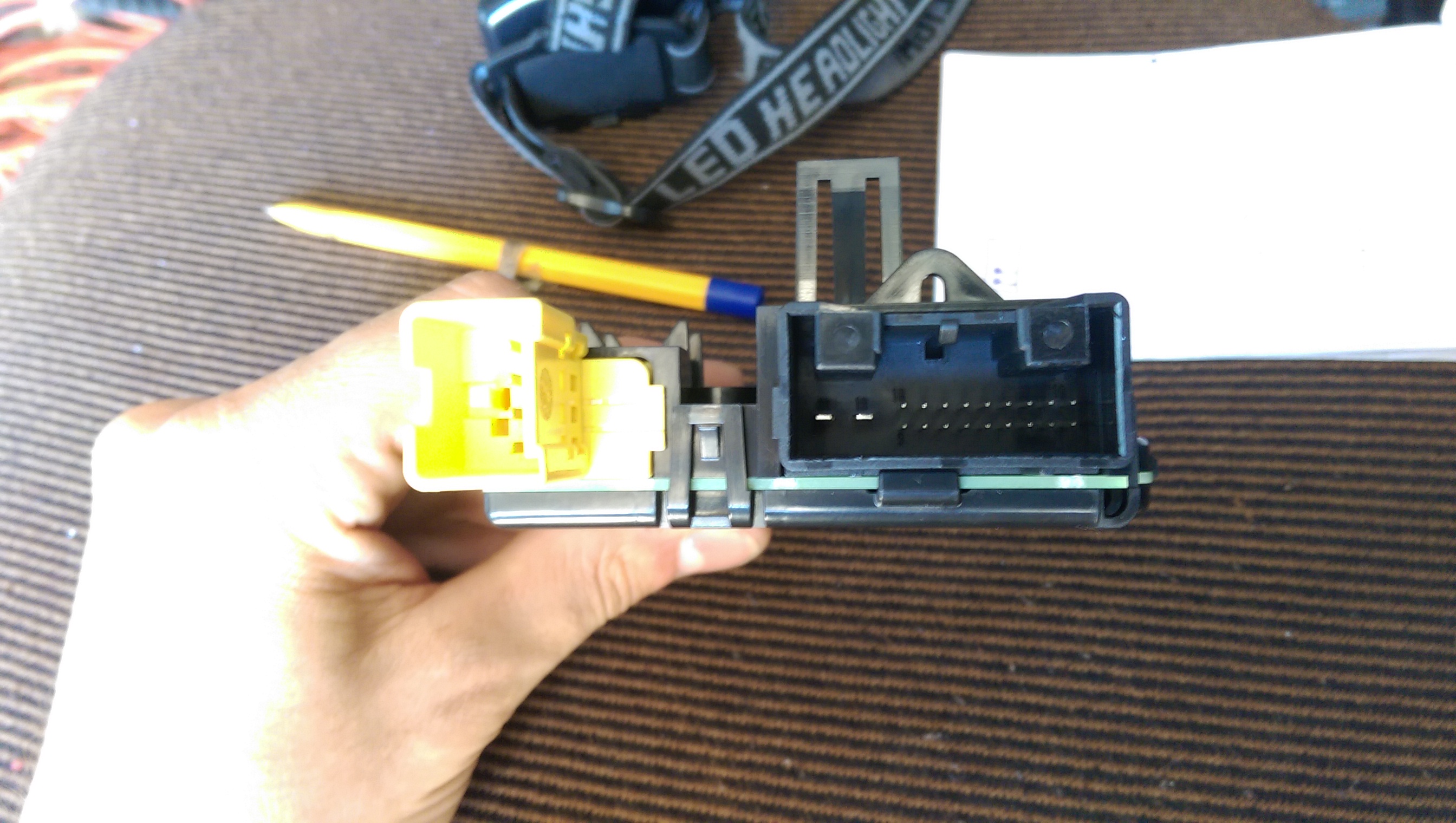

Oryginalne wtyczki, numery PIN / KOLORY

czarna wtyczka 1K0971975
1 - PUSTY
2 - PUSTY
3 - PUSTY
4 - PUSTY
5 - PUSTY
6 - PUSTY
7 - PUSTY
8 - PUSTY
9 - PUSTY
10 - PUSTY
11 - PUSTY
12 - PUSTY
13 - CZARNO/BIAŁY (MAŁY PIN)
14 - POMARAŃCZOWO/ZIELONY (MAŁY PIN)
15 - POMARAŃCZOWO/BRĄZOWY (MAŁY PIN)
16 - PUSTY
17 - CZARNY (MAŁY PIN)
18 - CZERWONO/ CZARNY (MAŁY PIN)
19 - CZERWONO/ŻÓŁY (DUŻY PIN)
20 - BRĄZOWY (DUŻY PIN)

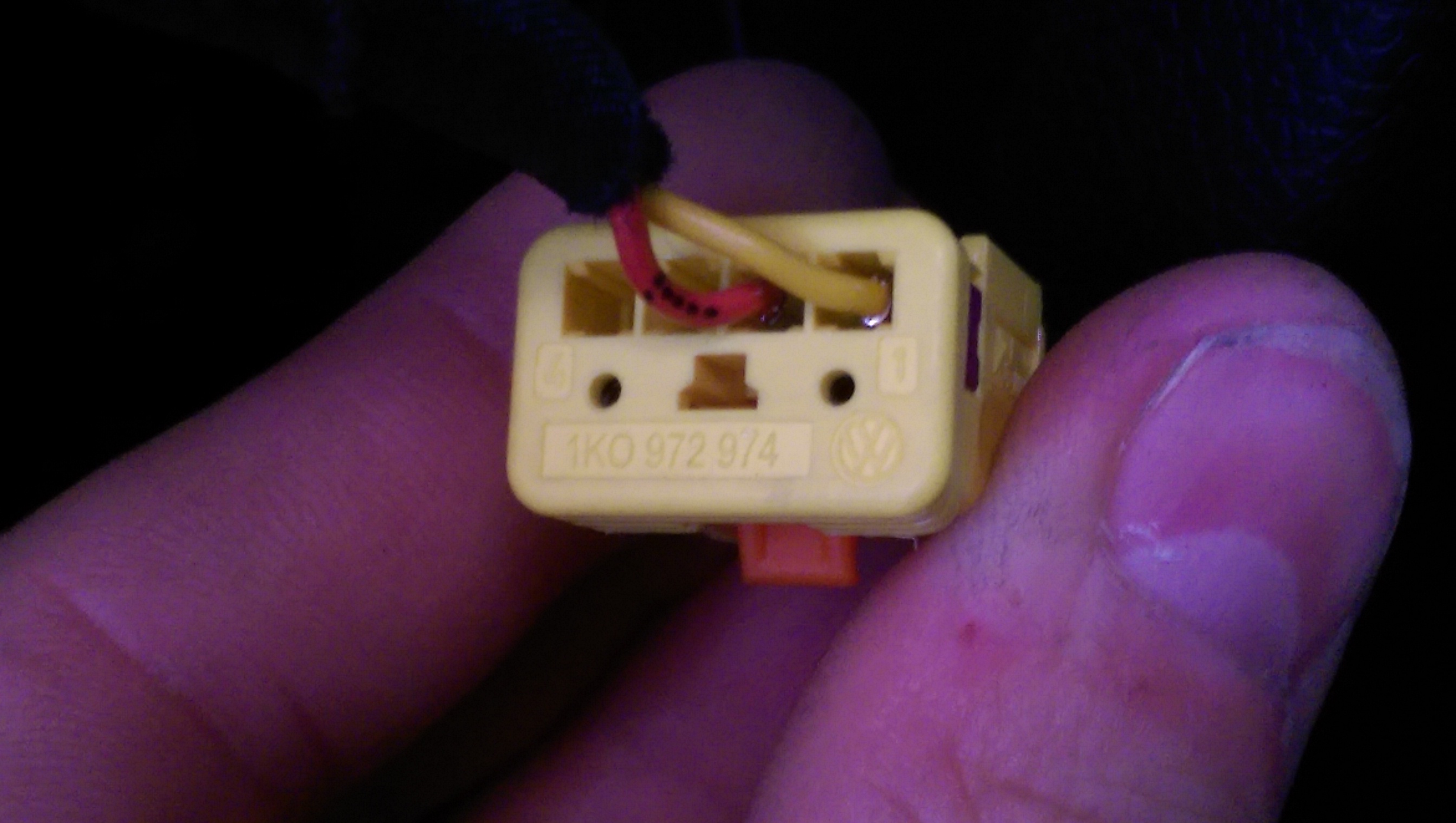

żółta wtyczka 1K0972974
1 - ŻÓŁTY
2 - CZERWONY
3 - PUSTY
4 - PUSTY

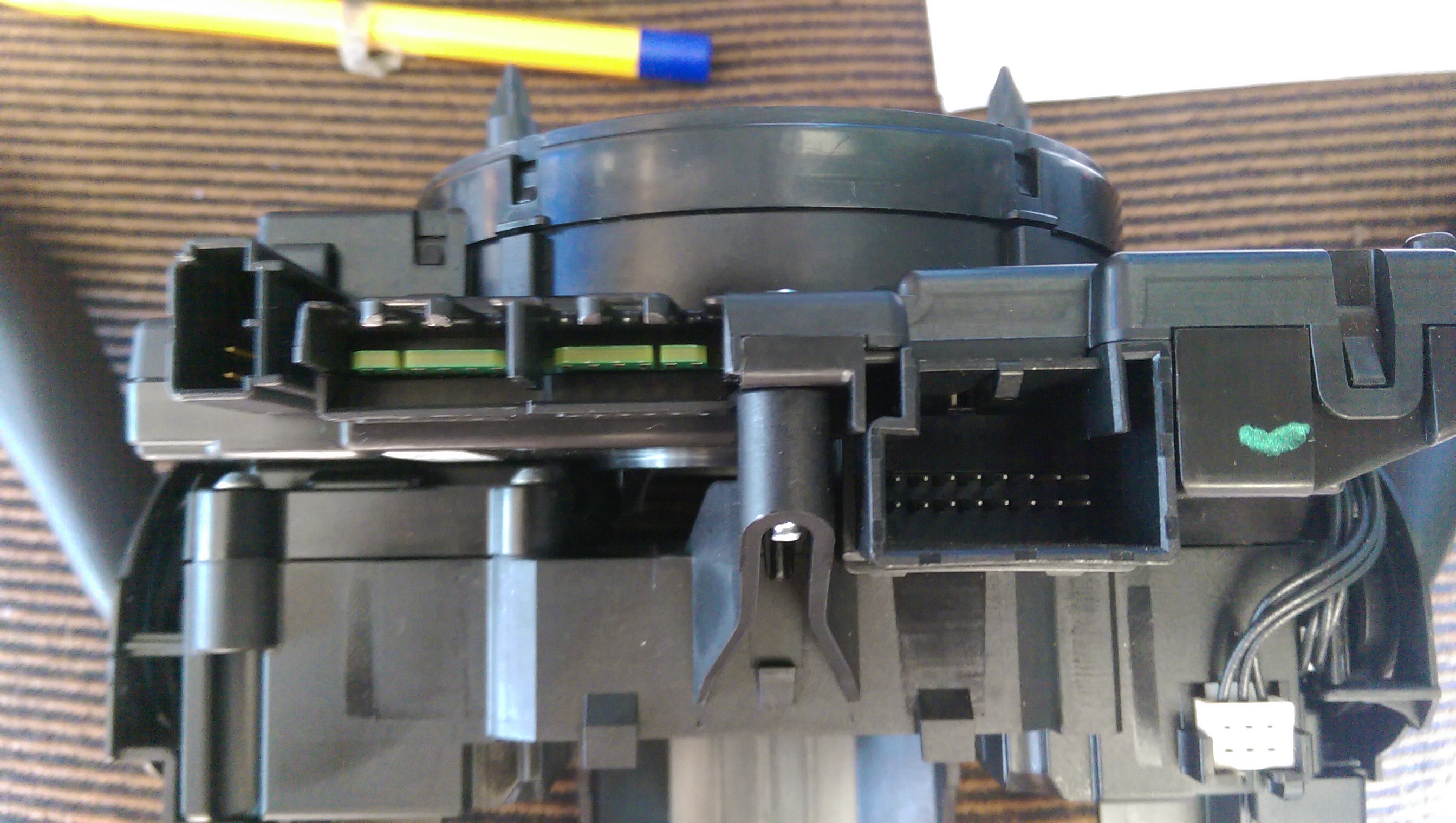

nowa taśma widok na kostki
większa oznaczenia PIN od 1-8 potem 9-16
mniejsza bez oznaczeń




Jeśli ktoś ma już to za sobą, może pamięta przekładkę przewodów z starej kostki na nową ?

Kolega #maartinj moze cos ci podpowie

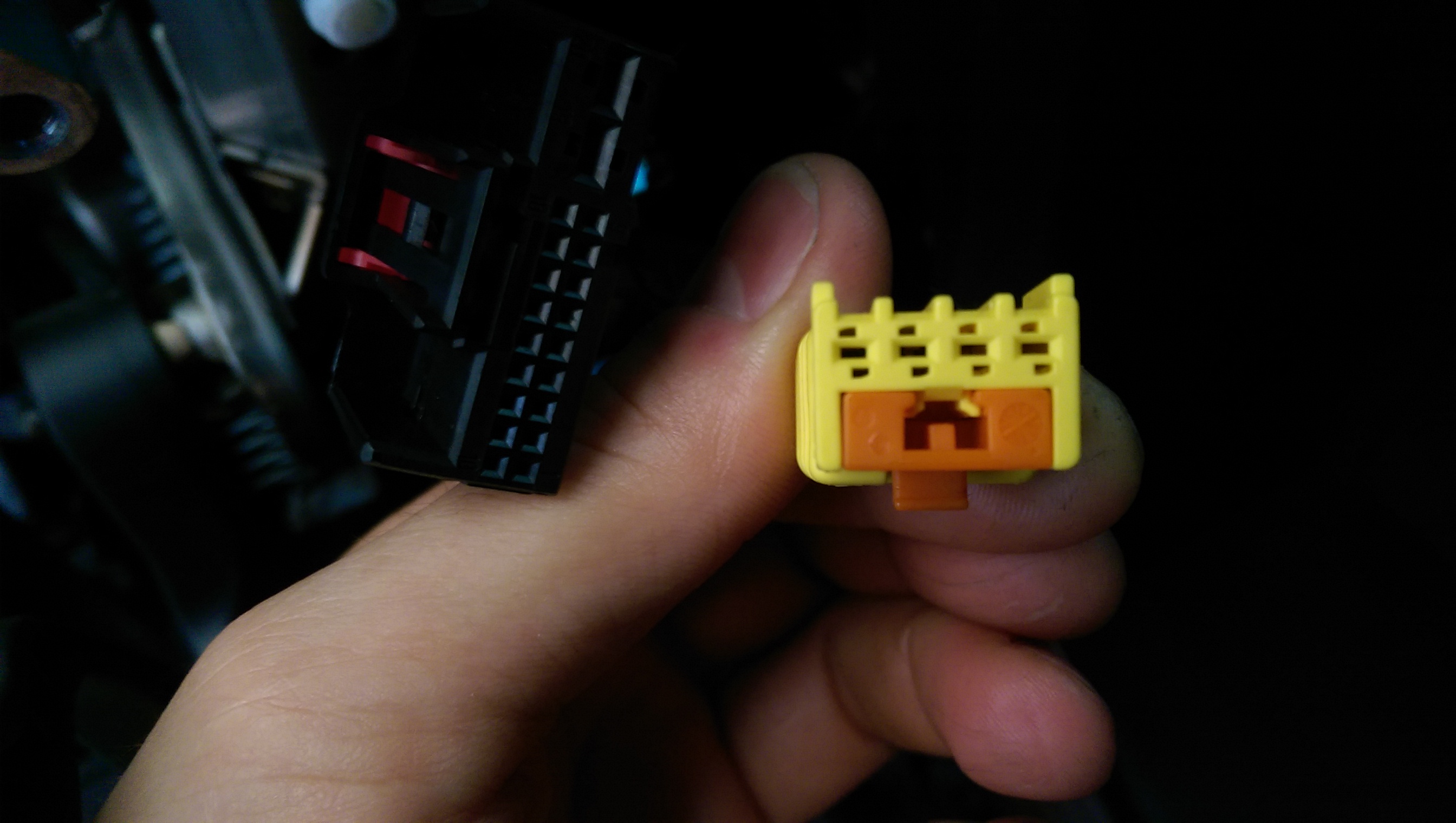

Jak na razie moge tylko podeslac zdjeciw nowej kostki. Mialem kiedys plana sie do tego zabrac ale jakos nie mam czasu wiec odpuscilem na razie.
Nie mniej jednak czeka to na mnie w przyszlosci bo mi przycisli na multi nie swieca na kierownicy MK7.

[Arek_VI]

Mogę zapytać jaki cel ma ten mod ? Po co to ?

Nie wiem po co u kolegi powyzej ale u mnie nie ma podswietlenia przyciskow na kierownicy mk7

Może rozwiąże problem z LA, w którym nie działają mi manetki. A przy okazji na przyszłe mody.
Wracając do opisu z LA chłopaki, też przerabiali kostkę http://forum.golf6.pl/mk6-retrofitting/light-assist-t161-100.html

[1 6 D]

Xeno zmieniał kolumnę, ja mu wtedy chyba robiłem rozpiskę starej i nowej kolumny żeby prawidłowo podpiąć, muszę pogrzebać w skrzynce.

Masz moze ta rozpiske kolego?

[1 6 D]

Z ELSA na szybko odnalazłem:
D - złącze 20-stykowe --T20d-- w wiązce przewodów
1 - niewykorzystane
2 - niewykorzystane
3 - niewykorzystane
4 - niewykorzystane
5 - niewykorzystane
6 - niewykorzystane
7 - niewykorzystane
8 - niewykorzystane
9 - sterownik instalacji elektrycznej samochodu --J519-- zacisk S
10 - niewykorzystane
11 - interfejs diagnostyczny magistrali danych --J533-- / połączenie 1 (magistrala CAN Low napędu) w głównej wiązce przewodów -B390-
12 - interfejs diagnostyczny magistrali danych --J533-- / połączenie 1 (magistrala CAN High napędu) w głównej wiązce przewodów -B383-
13 - sterownik silnika --J623-- / połączenie (układu utrzymywania prędkości) w głównej wiązce przewodów -B441-
14 - interfejs diagnostyczny magistrali danych --J533-- / połączenie 1 (magistrali CAN High systemu Komfort) w głównej wiązce przewodów -B397-
15 - interfejs diagnostyczny magistrali danych --J533-- / połączenie 1 (magistrala CAN Low systemu Komfort) w głównej wiązce przewodów -B406-
16 - przełącznik dźwigni zakresów zablokowanej w położeniu P --F319--
17 - zacisk 15
18 - zacisk 50
19 - zacisk 30
20 - zacisk 31

E - złącze 4-stykowe --T4k-- w wiązce przewodów
1 - poduszka bezpieczeństwa 1 -
2 - poduszka bezpieczeństwa 1 +
3 - poduszka bezpieczeństwa 2 +
4 - poduszka bezpieczeństwa 2 -
_____________________________________________________________

Sterownik elektroniki kolumny kierownicy --J527-- , od roku modelowego 2010
1 - Sterownik elektroniki kolumny kierownicy --J527--

Miejsce zamontowania:
q w pobliżu zespołu przełączników na kolumnie kierownicy
Złącza wtykowe:
q -A-złącze 16-stykowe --T16r--
q -B-złącze 4-stykowe --T4k--
przyporządkowanie wtyczki --T16r---A- :
1 - połączenie z potencjałem plus 8 (30a) w wiązce przewodów wnętrza samochodu -B504-
2 - połączenie z masą 2 w głównej wiązce przewodów -367-
3 - połączenie 1 (magistrala CAN systemu Komfort Low) w głównej wiązce przewodów -B406-
4 - połączenie 1 (magistrala CAN systemu Komfort High) w głównej wiązce przewodów -B397-
5 - połączenie (GRA) w głównej wiązce przewodów -B441-
6 - połączenie z potencjałem plus (50) w głównej wiązce przewodów --B276-- (nie dotyczy Kessy)
7 - zacisk S, (radio Ultra Low)
8 - niewykorzystane
9 - niewykorzystane
10 - niewykorzystane
11 - połączenie (Shift-Lock) w głównej wiązce przewodów --B454-- (nie dotyczy Kessy)
12 - połączenie 1 (magistrala CAN napędu Low) w głównej wiązce przewodów -B390-
13 - połączenie 6 (magistrala CAN napędu High) w głównej wiązce przewodów -B388-
14 - połączenie 1 w głównej wiązce przewodów --B465-- , zacisk 15 (nie dotyczy Kessy)
15 - niewykorzystane
16 - niewykorzystane
przyporządkowanie wtyczki --T4k---B- :
1 - sterownik poduszek bezpieczeństwa --J234-- +
2 - sterownik poduszek bezpieczeństwa --J234-- -
3 - niewykorzystane
4 - niewykorzystane

No dzieki wielkie

Na pewno się przyda, dzięki

Zerknol bys moze kolego 16D czy dobrze rozpisalem:
STARA NOWA
9 7
11 12
12 13
13 5
14 4
15 3
16 11???
17 14
18 6
19 1???
20 2???

Nie jestem pewny czy dobrze zaznaczylem piny 16, 19 i 20 dlatego znaki zapytania
Dzieki

[1 6 D]

Te są ok:
19 1
20 2

odnośnie 16 11 to musiałbym schematy prześledzić, to będzie ważne jeśli masz DSG, przy manualu będzie pewnie puste.

Manuala mam. Dzieki wielkie.
Z tej rozpiski wychodzi ze jest 11 kabelkow a jak ostatnio rozbieralem wtyke on 5k0 to bylo sporo mniej. To co z pozostalymi? Czy to sa te co leca od stacyjki do drugiego dniazdka w module?

[1 6 D]

Jeden CAN fabrycznie jest pociągnięty a nie dwa, to już 2 kable odpadają, tak jak pisałem przy DSG jest też jeden czy dwa dodatkowe.

Tak patrze na zdjecie z pierwszego postu. Stacyjke tez musze zmieniac czy moja zostaje stara?

Dziś skończyłem prace.
Tak, stacyjkę wymieniłem, zamek zostawiasz stary.
Po podłączeniu wszystkiego według opisu (PIN) silnik zapalił
Ale kierownica multi nie działa (nie ma podświetlenia), nie działają też lewa strona manetki Tempomat, prawa strona sterowanie komputerem, inne funkcje działają.
teraz kodowanie -

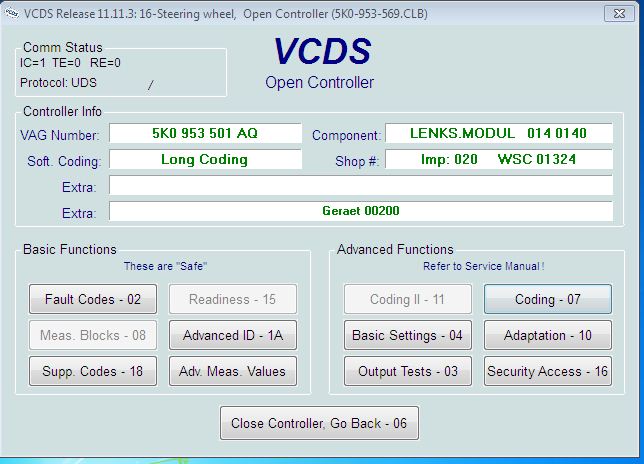

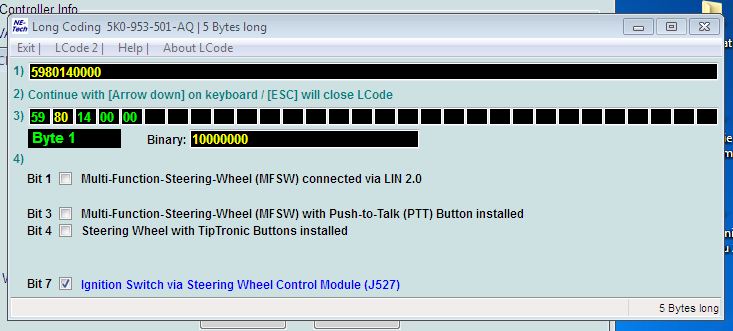

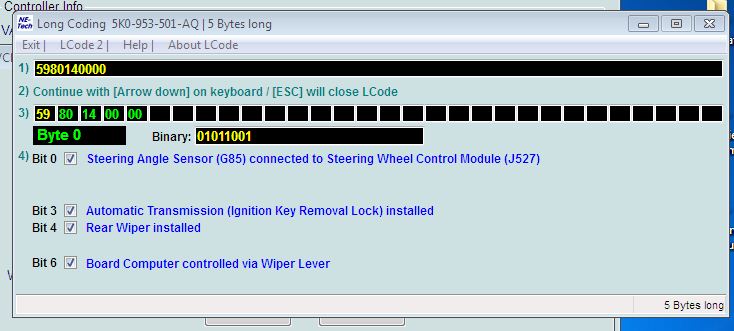

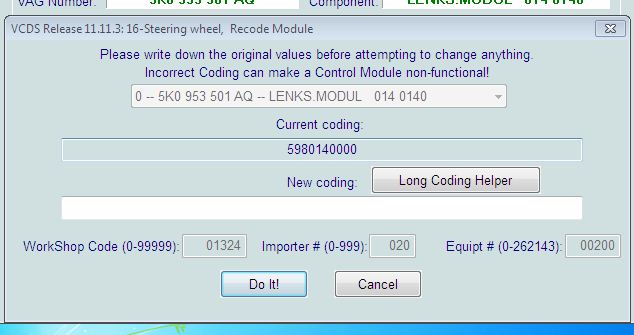

Fotka oryginalnego kodowania.

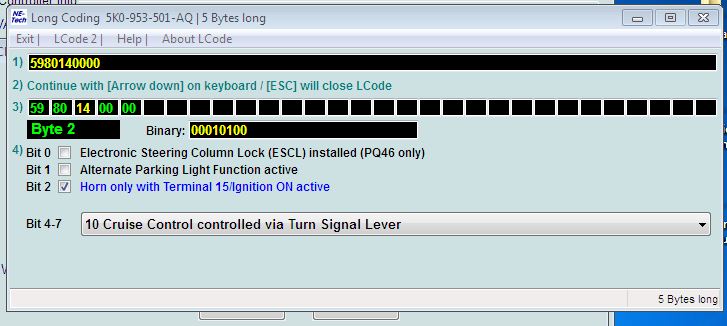

Zmiany jakie dokonałem to
Bajcie 0 na 10

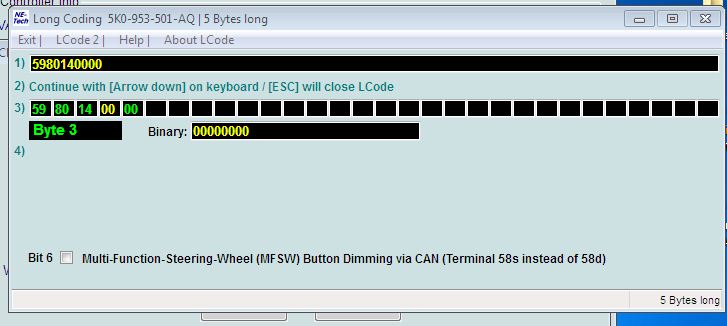

Bajcie 3 na 00 ( tak było, tak zostawiam )

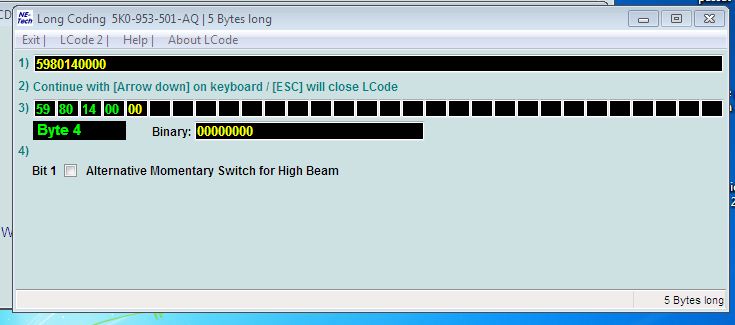

Bajcie 4 na 02
w bajtach 1 i 2 po zaznaczeniu jakich kolwiek bitów po zatwierdzeniu wyskakuje error

nie tego się spodziewałem po zmianach teraz problemy z kodowaniem

[1 6 D]

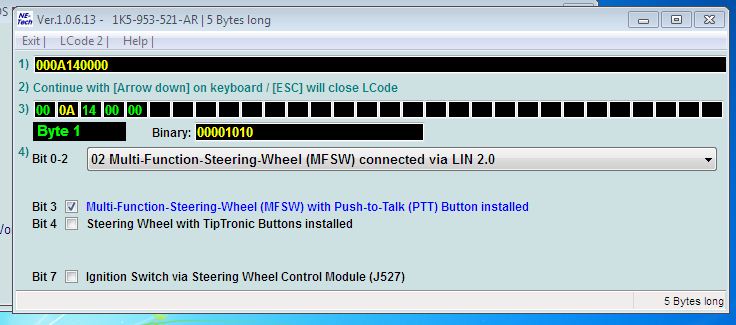

Dla multifunkcji musisz zaznaczyć bit 1 w bajcie 1 na pewno, masz guziki do mfa w manetce wycieraczki?

Może masz sterowniki który multi nie obsługuje?

Taką listę na necie znalazłem:
http://wiki.ross-tech.com/wiki/index.ph ... K0-953-569


EDIT:
Według autoscanów z neta przy tym numerze "5K0 953 501 AQ" wyświetla "HW:5K0 953 569 F" czyli Midline, więc kolejne manetki trzeba szukać według mnie.

Mam
Lewa manetka - światła, kierunki, tempomat
Prawa manetka - wycieraczki, MFA
Zakupiłem całość z rozbiórki z Turana taśma + manetki + stacyjka.
Jeśli nawet taśma nie jest zgodna z manetkami to teraz wystarczy wymienić samą taśmę ?
na przykład 5K0-953-569-E

Tak i nie. Mi nie wszystkie przyciski na multi chodzily bo mialem zamontowana manetke z mfa. System sie gubil bo nie wiedzial ktore przyciski wlasciwe

Masz na myśli 1K... ?
Ja na starej z modułem miałem multi kierownice i przyciski w manetce z MFA jedno i drugie działało znakomicie mogłem równocześnie operować tu itu.

Tak. Mam na mysli 1K. Hmm dziwne. U mnie byla lipa z przyciskami po prawej stronie

ale sterownik najpierw CD do multi potem na CH też do multi
CH - jest teraz na allegro

Hmm. U mnie CD na chwile obecna jeszcze siedzi

Nie wazne czy masz manetke, czy kiere multi i manetke, wszystkie guziki bedą działac

Prace skończone wszystko śmiga, miałem małe problemy z radiem bo po przekręceniu kluczyka radio się nie uruchamiało a wystarczyło zaznaczyć BIT 7
